Sito Ferreira do Alentejo.

GPS Latitude: 38.14352010
GPS Longitude: -8.13776691

Verba:

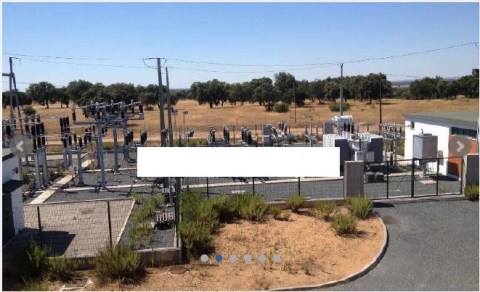

1.Posto de rececionamento 60Kv

1.1 Parque exterior/ painel de linha P 601

- Uma unidade transformadora de tensão e uma estrutura metálica e uma caixa de             reagrupamento;

- Três unidades descarregador de sobretensão e uma estrutura

            metálica;

- Um seccionador de linha com forças de terra, uma estrutura metálica e dois       armários de comando;

- Três transformadores de intensidade, uma estrutura metálica e uma caixa de reagrupamento;

- Um seccionador de barramento, uma estrutura metálica e um armário de comando;

- Um conjunto de ligadores de 60 Kv.

1.2 Parque exterior / painel de linha P 602

- Com os mesmos equipamentos do P 601

1.3 Barramento de 60 Kv

- Baseamento em alumínio, três estruturas metálicas e nove unidades isoladoras de 60Kv;

- Um transformador de tensão, uma estrutura metálica e uma caixa de reagrupamento; - um armário de tomadas;

- Um conjunto de ligadores de 60 Kv;

1.4 Parque exterior/ painel de saída

- Um seccionador de linha, uma estrutura metálica e um armário de comando;

- Um conjunto de ligadores de 60Kv;

1.5 Posto de transformação de 30 Kv - um quadro de média tensão isolado a gás;

- Um transformador de 100 Kv;

- Um armário de baixa tensão;

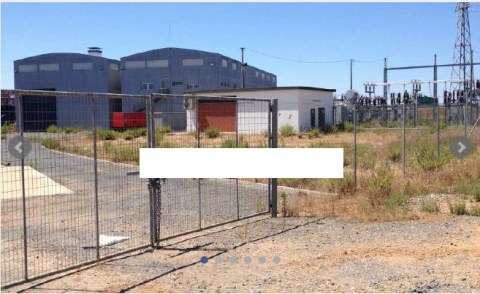

2. Subestação

2.1 Parque exterior/ painel de linha

- Transformador

- Uma unidade seccionador de linha com Faces de terra, uma estrutura metálica e dois armários de comando;

- Três unidades transformadoras de intensidade, uma estrutura metálica e uma caixa de reagrupamento;

- Uma unidade pass, uma estrutura metálica e um armário de comando;

- Três unidades descarregadoras de sobretensão e uma estrutura metálica;

- Um transformador de potência 60/10,5 Kv;

- Um pórtico de média tensão, quadro unidades descarregadoras de sobretensão e quatro unidades isoladoras de média tensão;

- Uma resistência de neutro de média tensão;

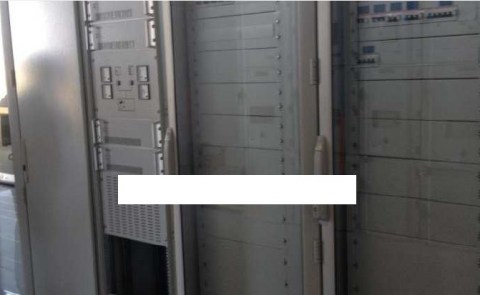

- Um armário de tomadas; 2.2 Edifício de comando

- Um quadro de média tensão composto por 6 células e um armário de reagrupamento;

- Um armário de serviços auxiliares de corrente alternativa;

- Um armário de serviços auxiliares de corrente contínua;

- Um armário de comando e controlo;

            - Um armário de proteções;

            - Um armário alimentador 11 O Vdc;

            - Um armário de baterias. 3. Posto de transformação (exterior)

            - Um quadro de média tensão 10,5 Kv, composto por duas células;

            - Um transformador de média tensão de 1 MVA;

            - Um quadro geral de baixa tensão, composto por três alas;

            -Edifício pré-fabricado em betão;

            - Gerador de baixa tensão.

Valor Base: 1.137.900,00€

GPS Latitude: 38.1435201 O
GPS Longitude: ·8.13776691
